芯片烧录不稳定?你可能忽略了这些原因!

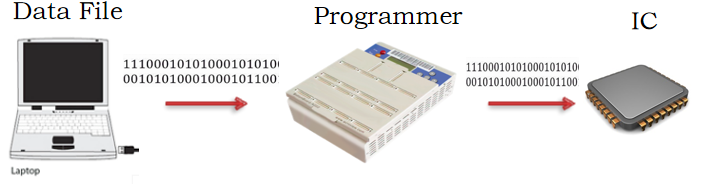

　　在线烧录，集烧录与测试一体，得到了越来越多的人重视。为了加快烧录的效率，往往会制作烧录工装或夹具，而工装、夹具与编程器之间需要比较长的接线，接线越长，信号衰减越快，烧录不良率也随之增加，那么如何改善接线过长导致编程失败或不稳定等一系列问题呢?跟着小洛一起来看看吧!

​

　　一、增加屏蔽层，防止电磁干扰、静电干扰

　　编程器作为一款与芯片密切通讯的工具，对电磁干扰较为敏感。烧录环境一般为工厂车间，大功率的设备，使得电磁干扰较为严重，为了降低电磁干扰，我们可以在烧录线上增加屏蔽网，或者选择屏蔽功能的线，如屏蔽电缆，网线等，另外操作时最好穿戴静电手套，以防止静电干扰。

　　二、选择导电能力强的线

　　信号传输的完整性与线的材质、长度、粗细有关，可以选择更粗的，导电能力更强的线，好的材质可以减少内阻，降低信号损耗，如纯铜线、镀金线、镀银线等。

　　三、降低通讯频率

　　通讯频率是信息传输的重要参数，频率越高传输速度越快，但信号的衰减会随着频率的增加而增加，并且随着传输距离的增加而迅速衰弱，因此接线较长时，可以适当的降低通讯频率，以增加通讯的稳定性。

　　四、在关键信号线上接上拉或下拉电阻

　　有些芯片的编程接口，本身驱动能力较弱，需要在接口上增加适当的上拉或下拉电阻，以增强驱动能力，如IIC、SWIM接口需要在数据线上接强上拉电阻，汽车钥匙芯片PCF79xx、NCF29xx等需要在时钟线上接下拉电阻等等。

　　五、选择驱动能力强的编程器

　　编程器管脚的驱动能力，将直接影响接线的长度，市面上的一些支持在线的编程器，直接引出内部控制芯片的IO口或FPGA的管脚作为编程信号的输入与输出，其驱动能力较弱，当用户的接线比较长(一般大于30cm)时，就会出现信号失真，导致编程不稳定。编程器选择时需要选择专业的在线编程器，如海洛电子的PT-100编程器，通过多路的信号增强处理，增加编程器的驱动能力，解决了接线过长的一系列问题。

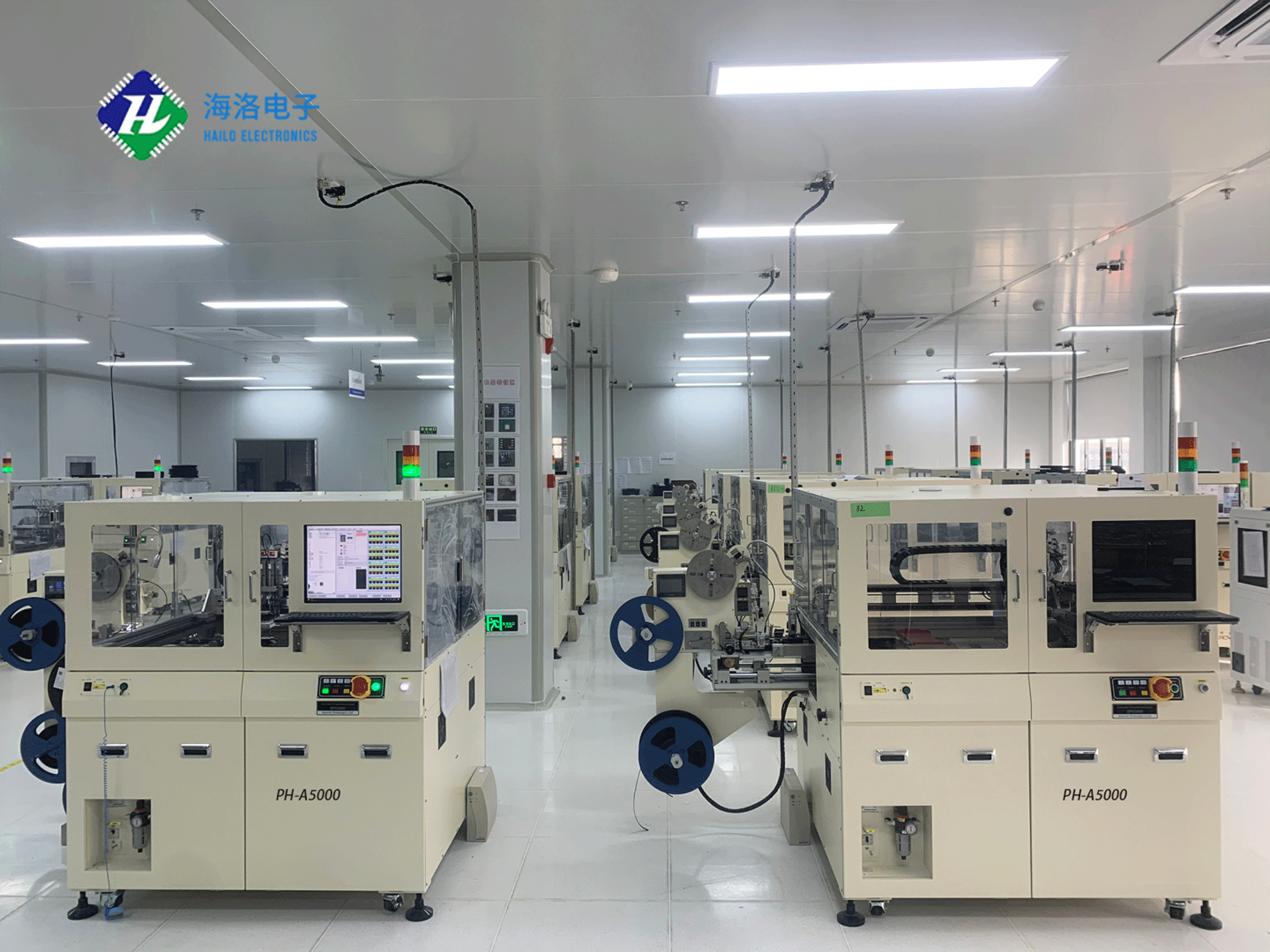

　　东莞市海洛电子科技有限公司专为芯片半导体行业的客户提供自动化烧录系统解决方案，在满足客户高效率、高品质生产需求的同时，也有效降低了客户设备建构成本。公司秉持着[专业、品质、诚信、服务]的经营理念，以服务客户为己任，以诚信服务，合作共赢为公司方针，我们将不断创新技术，提供更多的产品供客户选择。
